Os Conjuntos de Filtragem em Disco são cavaletes constituídos por Filtros de Discos automáticos, Válvulas de Retrolavagem e Acoplamentos.
Eles possibilitam uma instalação fácil e direta na rede de distribuição.
Seu funcionamento impede a passagem de sólidos suspensos que com o tempo podem desencadear em entupimentos e reposição precoce de materiais na rede hidráulica e equipamentos.
Podem ser utilizados como forma preventiva à montante e/ou jusante de equipamentos como Filtros de Areia.

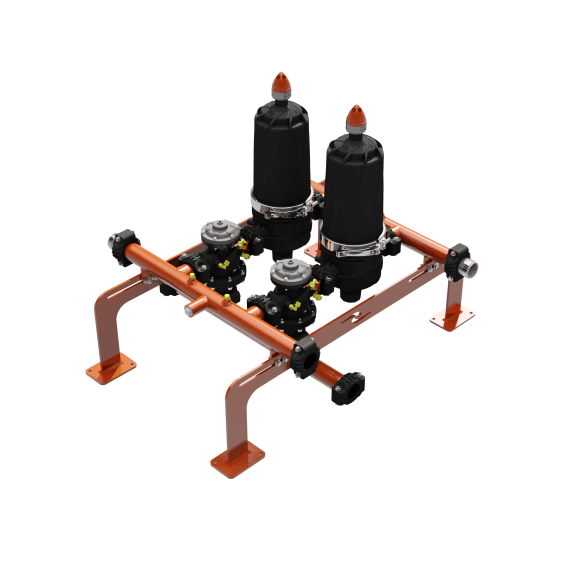

Conjunto de filtragem com filtros de disco automáticos.
Montado em estrutura autoportante com tratamento anticorrosivo resistente a UV
Válvulas de retrolavagem em polímero com câmara dupla podendo funcionar em fluxo direto ou angular.
Acoplamentos victaulic em polímero de alta resistência.
Baixíssima manutenção com grande segurança para os emissores.
Os Conjuntos de Filtragem em Discos Hidro Solo também são indicados para uso em projetos paisagísticos, pois são compactos, ocupam pouco espaço e são de fácil manutenção.
| MODELO | Área de Filtração (cm²) |
Vazão – m³/h Qualidade da Água |
||
| Média | Ruim | Muito Ruim | ||
| 2 x 2″ x T x Normal | 2100 | 40 | 30 | 20 |
| 2 x 2″ x T x Super | 3120 | 55 | 45 | 25 |
| 2 x 3″ x T x Super | 3120 | 65 | 50 | 30 |
| 3 x 3″ x T x Super | 4680 | 95 | 75 | 45 |
| 2 x 3″ x H x Super | 6240 | 110 | 85 | 50 |
| 3 x 3″ x H x Super | 9360 | 160 | 130 | 75 |
| 4 x 3″ x H x Super | 12480 | 215 | 170 | 100 |
| 5 x 3″ x H x Super | 15600 | 270 | 215 | 130 |
Atenção: para vazões acima de 270 m³/h consultar o nosso departamento técnico para seguir com o dimensionamento.
Confira abaixo um vídeo com a demonstração da operação do nosso Conjuntos de Filtragem em Discos em filtragem e retrolavagem:
